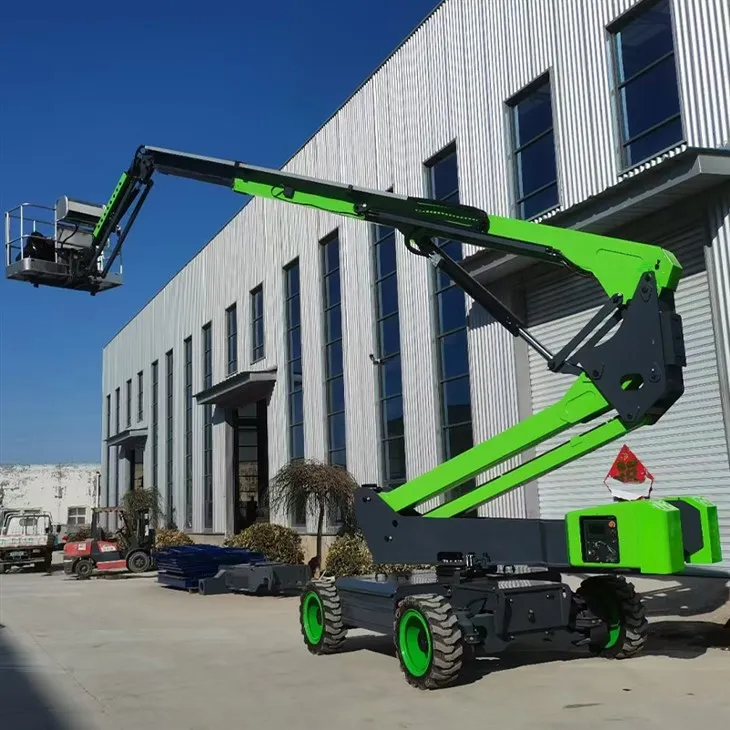

Un ascensor de boom articulat utilitza un sistema de cilindres hidràulics per controlar l’aixecament, l’extensió i la rotació de la plataforma de treball per al treball aeri. A continuació, es mostra com transmet energia i funciona:
1. Transmissió de potència hidràulica
El sistema es basa en el fluid hidràulic a pressió per generar moviment. Una bomba hidràulica, generalment alimentada per un motor de combustió interna o un motor elèctric, subministra un líquid hidràulic a pressió a través de mànegues i vàlvules.
2. Mecanisme de referència
- La base de l’ascensor del boom conté un cilindre hidràulic principal responsable de l’alça i baixa el braç de boom primari.
- Quan el fluid a pressió es dirigeix al cilindre, s’estén, empenyent el braç de boom cap amunt.
- En revertir el flux, el cilindre es retracta, baixant el boom.
3.Articulació i extensió
- El boom es divideix en múltiples seccions articulades connectades per punts de pivot.
- Cada secció està controlada per cilindres hidràulics addicionals que permeten un moviment independent.
- Aquests cilindres amplien o retreuen seccions de boom específiques, permetent un posicionament precís en espais confinats.
4.Rotació (mecanisme de swing)
- Un actuador o motor rotatiu hidràulic permet al boom girar (mossegar) horitzontalment.
- Aquest actuador es munta normalment en un plafó giratori a la base, permetent 360- grau o rotació d'angle restringit.
5. Control de la plataforma de treball
- El sistema d’anivellament de la plataforma està controlat per cilindres hidràulics més petits per mantenir el nivell de la cistella a mesura que es mou el boom.
- Els operadors poden controlar tots els moviments (aixecament, estendre, girar) mitjançant un tauler de control situat a la plataforma de treball, que envia senyals elèctriques a vàlvules hidràuliques.
Avantatges dels sistemes hidràulics en els ascensors de boom
Funcionament suau: els cilindres hidràulics proporcionen un moviment precís i controlat.
Altes elevades: elevada potència-pes permet aixecar càrregues pesades.
Durabilitat: menys parts mòbils que els sistemes mecànics, reduint el desgast.
