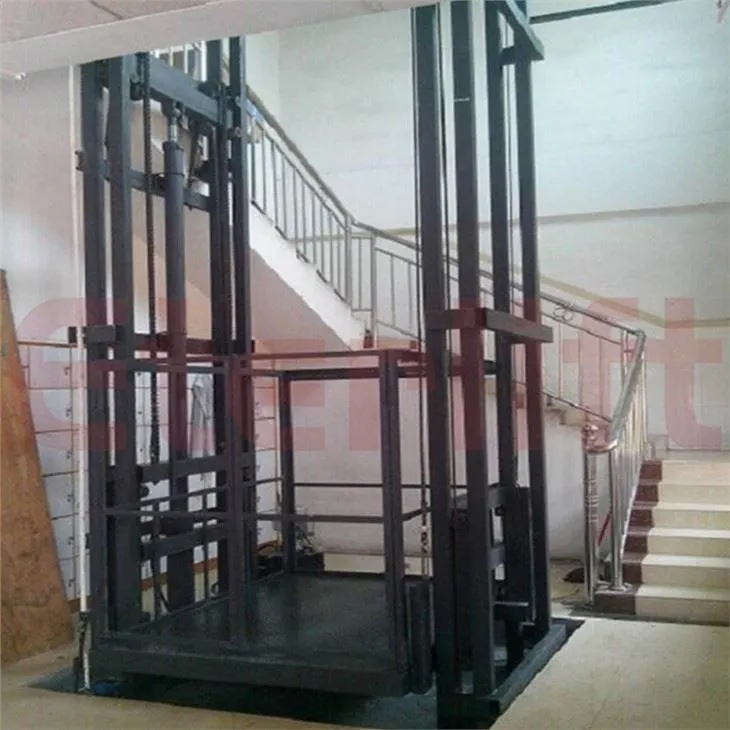

La instal·lació dels components principals de l'elevador de mercaderies del carril guia inclou el marc bàsic, el carril guia, l'estació de bombeig, la plataforma elevadora, la tanca de terra, el marc de cable, el circuit elèctric, etc.
Els passos d'instal·lació del muntacàrregues són els següents:
l. Netegeu la superfície de l'ascensor de mercaderies, traieu els articles diversos i l'aigua acumulada als forats reservats de la base i col·loqueu el marc de la fundació amb els cargols pre-incrustats a la base, de manera que els cargols pre-incrustats s'enfonsin automàticament als forats reservats. , afluixeu les femelles, aixequeu el marc de la base (tingueu en compte que la posició del cargol no s'ha de moure a voluntat), soldeu el cargol fermament a les barres d'acer de la base i aboqueu el forat reservat amb formigó C30.
2. Instal·leu la plataforma elevadora i la tanca del marc base a la secció estàndard i comproveu la distància entre el nivell i la paret adjunta. L'ajust del marc base es pot dur a terme afegint separadors entre el marc base i la base. Col·loqueu les calces el més a prop possible dels rails fins que el marc de la base estigui a nivell. A continuació, premeu els cargols una mica, però no massa.
3. Instal·leu els rails de guia de l'ascensor en seqüència i els coixinets d'amortiment s'han d'instal·lar junts. Comproveu la verticalitat del bastidor del rail en ambdues direccions (amb un nivell o plomada). Si compleix els requisits, afegiu juntes. El parell de torsió dels cargols de fixació del marc base és de 700 N·m.
4. Instal·leu la plataforma elevadora, ajusteu l'espai entre el corró de guia i la corda principal a 0.4-0.6 mm a través de l'eix excèntric del corró de guia i, a continuació, ajusteu els dos corrons posteriors a la posterior de la placa de transmissió per fer-los contactar amb la part posterior del bastidor. I feu que el joc entre el pinyó i la cremallera 0.2 ~ 0.5 mm, el punt de contacte al llarg de l'alçada de la dent hauria de ser superior o igual al 40 per cent al llarg de la longitud de la dent hauria de ser superior a o igual al 50 per cent.
5. Un cop instal·lada i ajustada la plataforma elevadora, enceneu el botó d'aturada d'emergència.
6. Connecteu el circuit elèctric del muntacàrregues i comproveu si totes les funcions són normals. Si es troba que la direcció de moviment de l'ascensor de mercaderies és diferent de la direcció indicada per l'interruptor de funcionament, es pot tallar la font d'alimentació principal i es pot intercanviar la connexió dels dos cables.
7. Instal·leu el percutor de límit al marc de la guia, de manera que l'interruptor de límit i l'interruptor de límit total de la plataforma elevadora puguin funcionar (comproveu fent palanca).
8. Els corrons de guia, els engranatges, les cremalleres, les rodes posteriors, etc. s'han de lubricar segons les instruccions de la "taula de lubricació" del manual.
