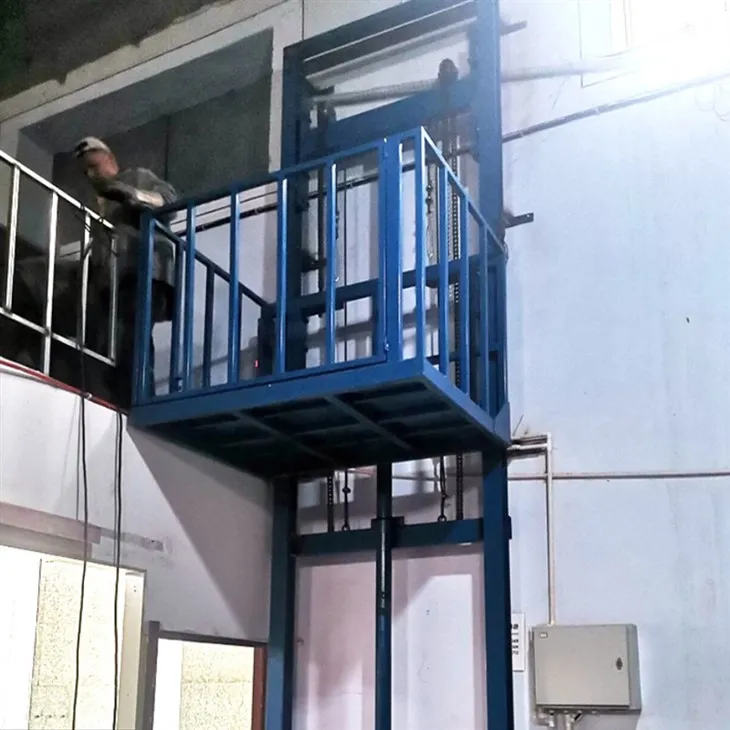

L’ascensor té dos carrils guia, però només un cilindre hidràulic fa l’aixecament.
En aquesta configuració, el repte més gran és mantenir el nivell de la plataforma durant els viatges, ja que només un costat és impulsat directament pel cilindre. L’altra banda s’ha de sincronitzar mecànicament perquè no es quedi ni s’inclini.
A continuació, es mostra com la instal·lació difereix d'un doble normal - Rail Double - ascensor del cilindre:
Principis clau per al doble - ferrocarril single - Instal·lació del cilindre
Un cilindre està muntat per un costat (generalment centrat al llarg d’un carril o a prop).
La força d’elevació es transfereix de manera uniforme a les dues cares de la plataforma mitjançant un sistema d’equilibri de corda de fil de cadena o acer.
Guia els carrils encara asseguren l’alineació vertical i prevenir el balanceig.
Cross - SHATH & CHAIN SYSTEM és el cor del disseny - Assegura que les dues cares pugen/baixen junts.
--- passos d'instal·lació
1. Preparació d’eix i fosses
Prepareu les parets de la fossa i l’eix segons el dibuix del fabricant.
Assegureu -vos els punts forts d’ancoratge tant per als carrils com per als coixinets de l’eix d’equilibri.
2. Instal·leu rails de doble guia
Situeu i fixeu els dos carrils de guia verticalment als costats oposats de l’eix.
Mantenir l’alineació paral·lela perfecta - La tolerància és molt estreta (menys o igual a 2 mm a l’alçada completa).
Ancorant rails a la paret/marc a intervals regulars.
3. Instal·leu el cilindre hidràulic
Munteu el cilindre únic en un costat de l’eix, o bé:
Empenta directa per un costat de la plataforma o
Empenta indirecta per cadena/politja des del pistó del cilindre fins a un eix creuat -.
Assegureu -vos que la base del cilindre estigui cargolada a una base reforçada.
4. Instal·leu el sistema de cadena eix i saldo-
A la part superior de l’eix, munta una creu horitzontal - que connecta els dos costats del marc de l’ascensor.
Encaixeu els brots als dos extrems de l’eix.
Des de cada dentada, executeu una cadena d’acer fins al marc de la plataforma.
Quan el cilindre empeny un costat, el sistema de cadena gira l’eix creuat -, aixecant l’altre costat a la mateixa velocitat.
Això garanteix que ambdues parts es mantinguin al nivell sense necessitar un segon cilindre.
5. Instal·leu el marc de la plataforma
Plataforma de posició entre rails mitjançant equips d’elevació.
Adjunteu les sabates/rodets de guia a la plataforma i enganxeu -les als carrils.
Connecteu el costat d’elevació a la barra del pistó del cilindre (directa) o l’ancoratge de la cadena (indirecta).
Connecteu el costat oposat a la cadena d’equilibri.
6. Instal·leu la unitat de potència hidràulica
Col·loqueu l’estació de la bomba a prop de la base de l’eix o en una habitació propera.
Connecteu la mànega hidràulica de la bomba a el cilindre.
Ompliu amb oli hidràulic recomanat.
7. Cablejat elèctric i de seguretat
Instal·leu els interruptors de límit a les dues baranes.
Connecteu els bloqueigs de la porta, la parada d’emergència, la protecció de sobrecàrrega.
Instal·leu estacions de trucades a cada desembarcament.
8. Prova i ajust
Executeu Slow - velocitat no - Les proves de càrrega primer per comprovar la sincronització.
Ajusteu la tensió de la cadena fins que ambdues cares pugin uniformement sense inclinar -se.
Realitzeu proves de càrrega per confirmar l'estabilitat i la seguretat.
Diferència principal del doble normal - Sistema de cilindres:
En lloc de dos cilindres que aixequen cada costat del ferrocarril de manera independent, un sistema de balanç mecànic vincula les dues cares de manera que el moviment d'un cilindre condueix tota la plataforma de manera uniforme.
